معرفی

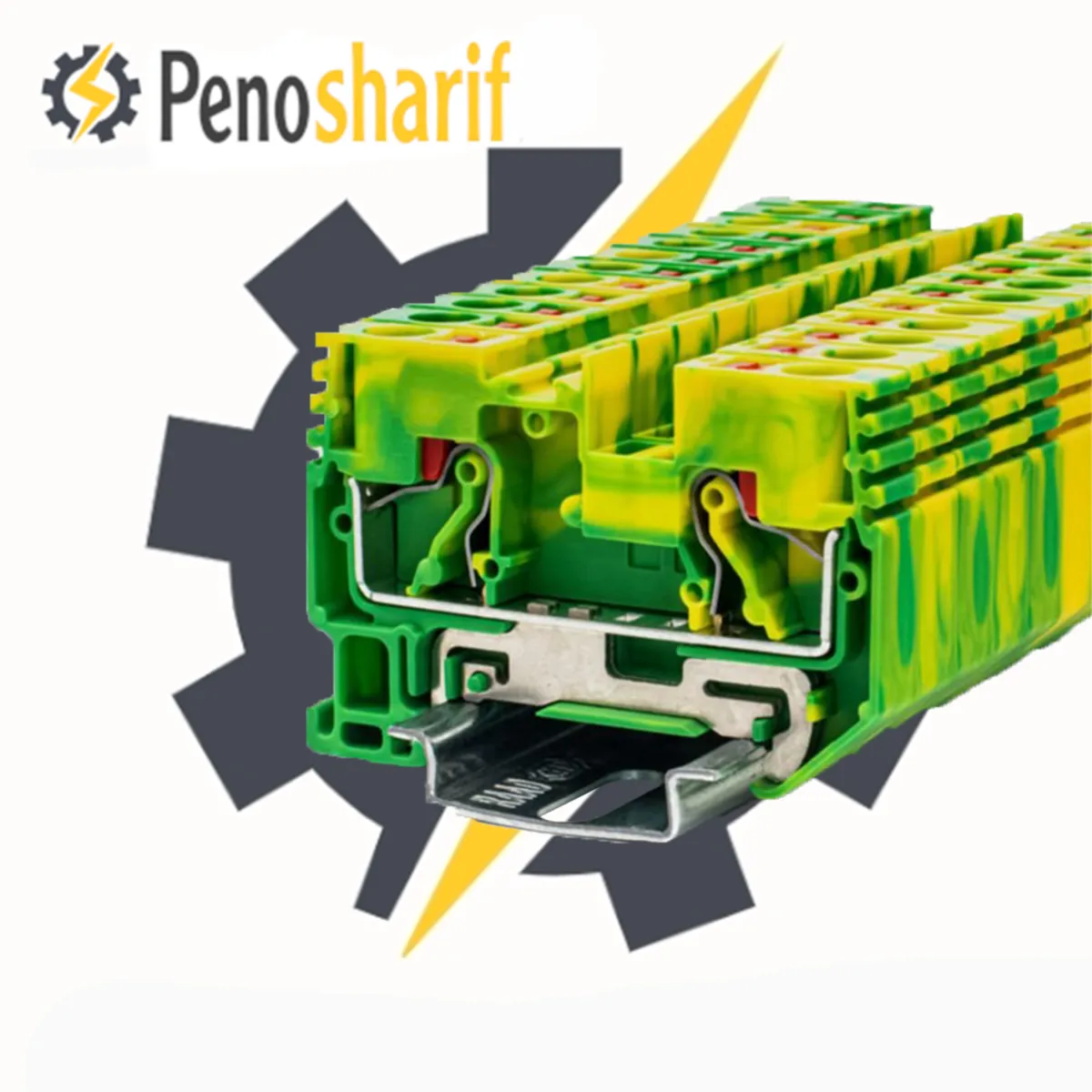

ترمینال فشاری سری ارت سایز 6
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال ریلی فشاری ارت می باشد .
ترمینال فشاری سری ارت سایز 6
تکنولوژی جایگذاری کابل بدون استفاده از هیچگونه ابزاری با ضریب ایمنی بالا و اتصال محکم از ویژگی های ترمینال ریلی فشاری ارت می باشد .
ترمینال ریلی فشاری ارت بدون پیچ جهت اتصال ایمن به شین اصلی و ریل می باشند که برای تسریع و سهولت در نصب مناسب است.

| استاندارد | IEC 60947-7-2 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای | 8 کیلوولت |
| ولتاژ | – |
| جریان | – |
| گروه مواد | I |
| رده ولتاژی | III |
| درجه آلودگی | 3 |
| سطح مقطع | 6.0 میلیمتر مربع |
| حداکثر جریان | – |
| حداکثر ظرفیت سیم گیری | – |
| سایز پیچ کلمپ | – |
| گشتاور محکم کردن | – |
| مواد عایقی | پلی آمید |
| سایز محصول | 6 |
| گیج تست مطابق با IEC | A5 |
| طول عایق کابل | 12 میلیمتر |
| توصیف متعلقات | |
| قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
| درپوش انتهایی | – |
| عرض درپوش انتهایی | – |
| جدا کننده | – |
| عرض جداکننده | – |
| جداکننده کوچک | – |
| بست انتهایی | EB/1 EB/3 |
| عرض بست انتهایی | 9.5 میلیمتر 9.9 میلیمتر |
| جمپر ثابت | BS2-6 BS3-6 |
| بیشترین مقدار جریان جمپر | – |
| تست سوکت | – |
| پیچ گوشتی | – |
| شماره ترمینال | NS8 |
| ابعاد | |
| طول | 61.8 |
| عرض | 8 |
| ارتفاع با ریل TH35-7.5 | 41.9 میلیمتر |
| ارتفاع با ریل TH35-15 | 49.4 میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته | 0.5-6 میلیمتر مربع |
| ظرفیت کابل تک رشته | 0.5-6 میلیمتر مربع |
| ظرفیت کابل چند رشته | 0.5-6 میلیمتر مربع |
| ظرفیت کابل افشان | 1.5-6 میلیمتر مربع |
| ظرفیت کابل واحد آمریکایی | 20-8 میلیمتر |
