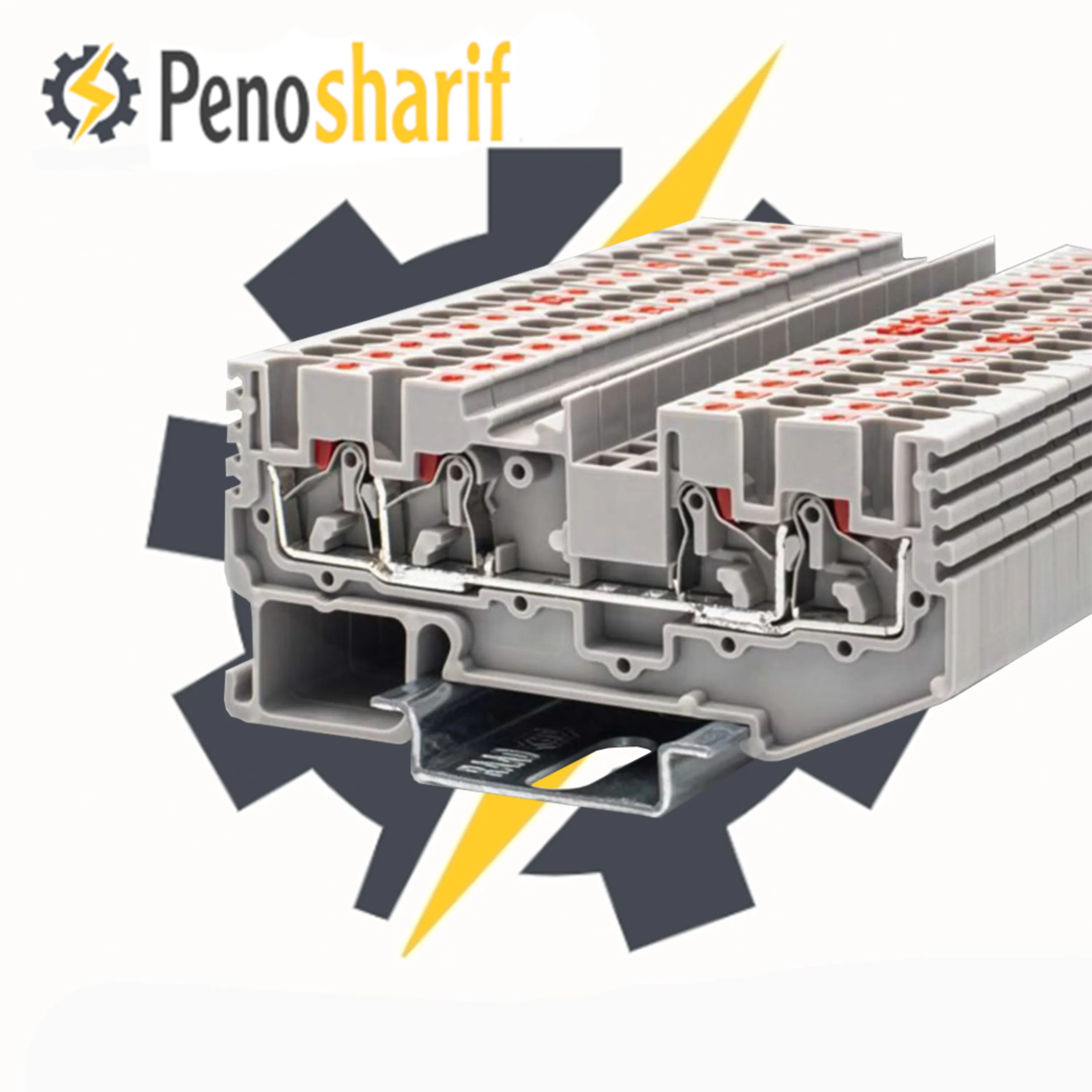

ترمینال فشاری 2 ورودی و 2 خروجی سایز2.5
این سری از ترمینال ها علاوه بر سرعت بالا در نصب و اتصال کابل ها در مقایسه با سایر ترمینال ها فضای کمتری را نیاز دارد.
ترمینال فشاری 2 ورودی و 2 خروجی سایز2.5
این سری از ترمینال ها علاوه بر سرعت بالا در نصب و اتصال کابل ها در مقایسه با سایر ترمینال ها فضای کمتری را نیاز دارد.
این سری از ترمینال ها علاوه بر سرعت بالا در نصب و اتصال کابل ها، در مقایسه با سایر ترمینال ها فضای کمتری را نیاز دارد.

| استاندارد | IEC 60947-7-1 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای | 8 کیلوولت |
| ولتاژ | 800 ولت |
| جریان | 24 آمپر |
| گروه مواد | I |
| رده ولتاژی | III |
| درجه آلودگی | 3 |
| سطح مقطع | 2.5 میلیمتر مربع |
| حداکثر جریان | – |
| حداکثر ظرفیت سیم گیری | – |
| سایز پیچ کلمپ | – |
| گشتاور محکم کردن | – |
| مواد عایقی | پلی آمید |
| سایز محصول | 2.5 |
| گیج تست مطابق با IEC | A3 |
| طول عایق کابل | 12 میلیمتر |
| رنگ محصول | |
| رنگ | طوسی |
| توصیف متعلقات | |
| قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
| درپوش انتهایی | – |
| عرض درپوش انتهایی | – |
| جدا کننده | – |
| عرض جداکننده | – |
| جداکننده کوچک | – |
| بست انتهایی | EB/1 EB/3 |
| عرض بست انتهایی | 9.5 میلیمتر 9.9 میلیمتر |
| جمپر ثابت | BS10-2.5 BS2-2.5 BS3-2.5 |
| بیشترین مقدار جریان جمپر | – |
| تست سوکت | – |
| پیچ گوشتی | – |
| شماره ترمینال | NS5 |
| ابعاد | |
| طول | 76.5 |
| عرض | 5.2 میلیمتر |
| ارتفاع با ریل TH35-7.5 | 35.4 میلیمتر |
| ارتفاع با ریل TH35-15 | 43.2 میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته | 0.5-2.5 میلیمتر مربع |
| ظرفیت کابل تک رشته | 0.5-2.5 میلیمتر مربع |
| ظرفیت کابل چند رشته | 0.5-2.5 میلیمتر مربع |
| ظرفیت کابل افشان | 0.5-2.5 میلیمتر مربع |
| ظرفیت کابل واحد آمریکایی | 20-12 میلیمتر |
