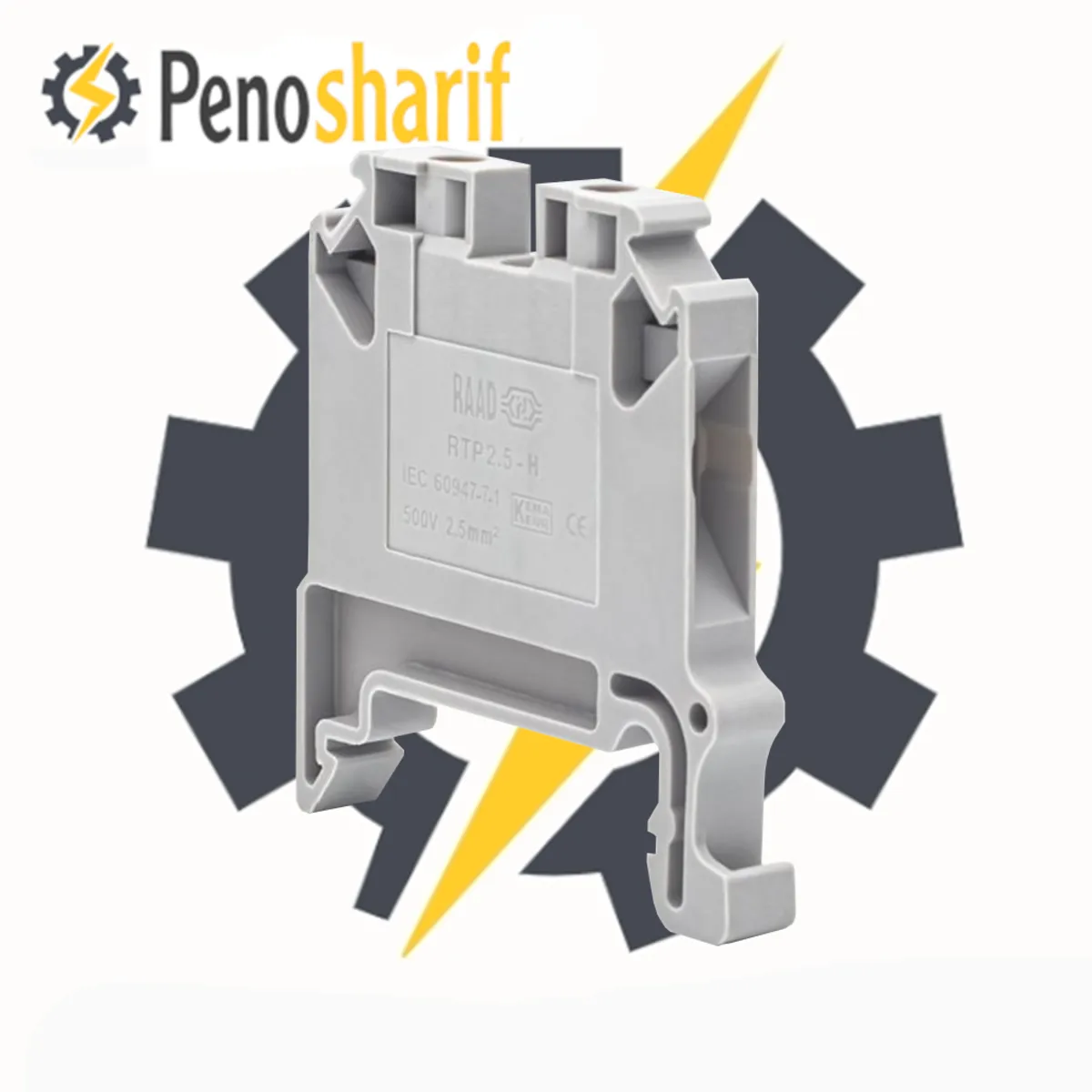

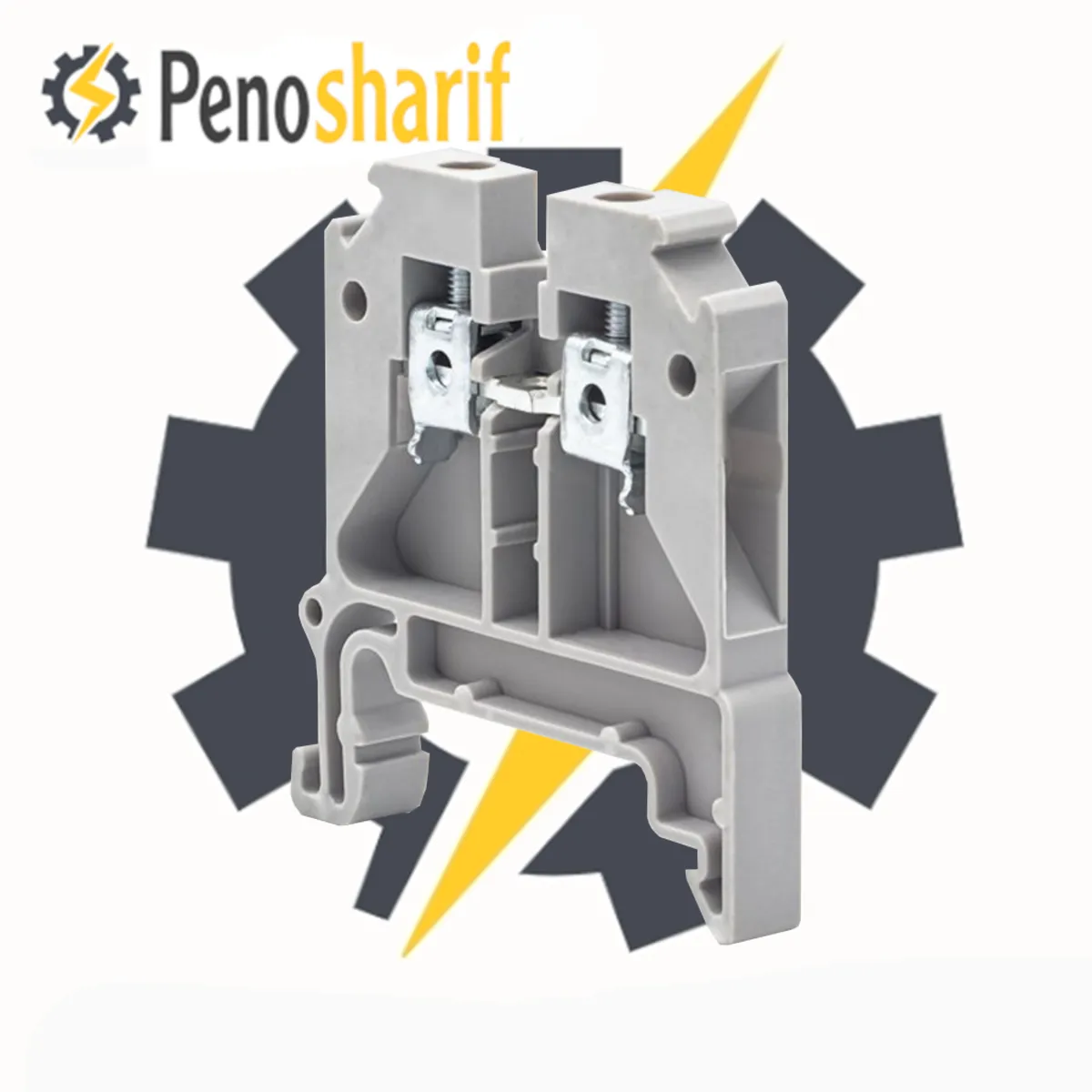

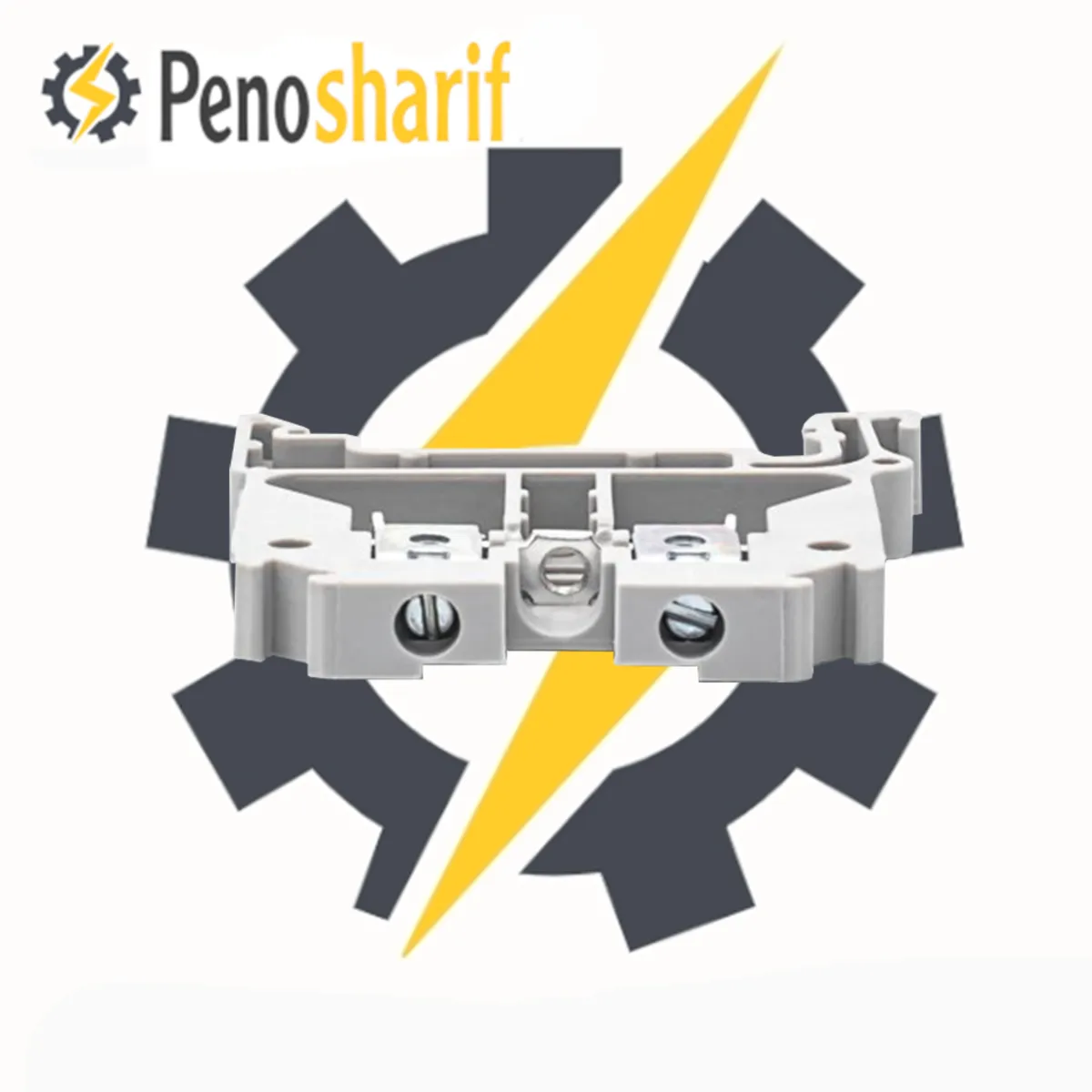

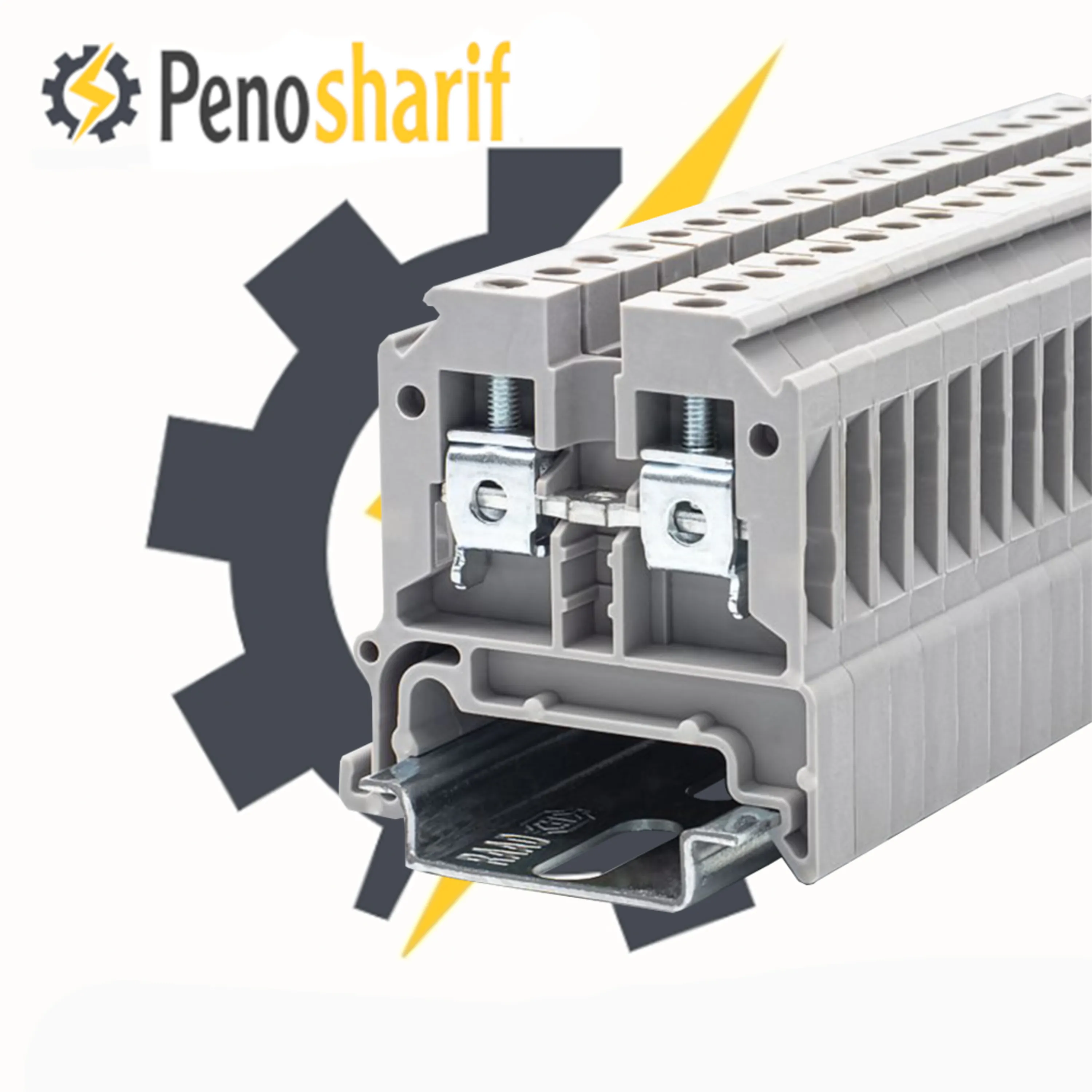

ترمینال پیچی سایز 25
ترمینال ریلی پیچی یک طبقه شرکت رعد ، سیم گیری به صورت پیچی با سطح مقطع 25 میلی متر
ترمینال پیچی سایز 25
ترمینال ریلی پیچی یک طبقه شرکت رعد ، سیم گیری به صورت پیچی با سطح مقطع 25 میلی متر

| استاندارد | IEC 60947-7-1 IEC/EN 60079-7 |
|---|---|
| اطلاعات فنی | |
| ولتاژ لحظه ای | 8 کیلوولت |
| ولتاژ | 1000 ولت |
| جریان | 101 آمپر |
| گروه مواد | I |
| رده ولتاژی | III |
| درجه آلودگی | 3 |
| سطح مقطع | 25.0 میلیمتر مربع |
| حداکثر جریان | – |
| حداکثر ظرفیت سیم گیری | – |
| سایز پیچ کلمپ | M5 |
| گشتاور محکم کردن | 2.5 نیوتون متر |
| مواد عایقی | پلی آمید |
| سایز محصول | 25 |
| گیج تست مطابق با IEC | B8 |
| طول عایق کابل | 12.3 میلیمتر |
| رنگ محصول | |
| رنگ | طوسی مشکی سبز آبی زرد قرمز قهوه ای |
| گواهینامه | |
| گواهینامه | EX KEMA |
| توصیف متعلقات | |
| قابل نصب بر روی ریل | TH35-15 TH35-7.5 |
| درپوش انتهایی | – |
| عرض درپوش انتهایی | – |
| جدا کننده | GP |
| عرض جداکننده | 3 |
| جداکننده کوچک | – |
| بست انتهایی | EB/2 |
| عرض بست انتهایی | 10 میلیمتر |
| جمپر ثابت | CC10-25 CC2-25 CC3-25 |
| بیشترین مقدار جریان جمپر | 101 آمپر |
| تست سوکت | TS4/8/4 |
| پیچ گوشتی | 1.0×5.5 |
| شماره ترمینال | NS10 |
| ابعاد | |
| طول | 49.5 میلیمتر |
| عرض | 13.6 میلیمتر |
| ارتفاع با ریل TH35-7.5 | 61.5 میلیمتر |
| ارتفاع با ریل TH35-15 | 69 میلیمتر |
| ظرفیت اتصال با کابل | |
| کابل چند رشته | 0.5-25 میلیمتر مربع |
| ظرفیت کابل تک رشته | 0.5-16 میلیمتر مربع |
| ظرفیت کابل چند رشته | 0.5-25 میلیمتر مربع |
| ظرفیت کابل افشان | 0.5-25 میلیمتر مربع |
| ظرفیت کابل واحد آمریکایی | 20-4 میلیمتر |
